Beschreibung
Gewinde-/Schraubflansche dienen zur Verbindung von Flanschen und Rohren mittels Gewinde. Dies bedeutet, dass die Außengewinde des Rohrs in die Innengewinde des Flansches eingeschraubt werden, um die Verbindung des Rohrleitungsprozesses abzuschließen. Gewindeflansche eignen sich für Niederdruck- und Temperaturanwendungen.

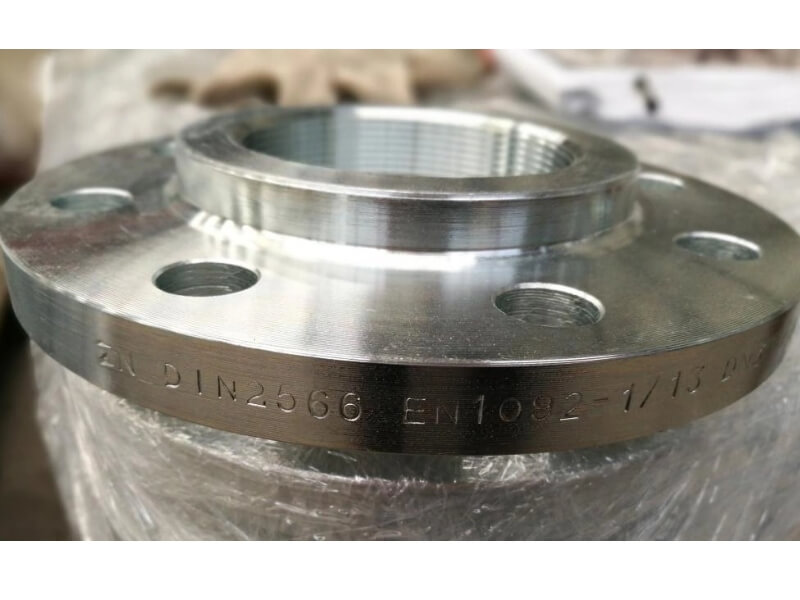

Zhongnuo wurde im Jahr 2000 gegründet und konzentriert sich auf die Herstellung von geschmiedeten Flanschen, darunter Kohlenstoffstahlflansche und Edelstahlflansche. Die von uns gelieferten Flansche zeichnen sich durch ein perfektes Aussehen, genaue Abmessungen, hervorragende Leistung und eine lange Lebensdauer aus. Darüber hinaus sind wir ein ISO-zertifizierter Flanschhersteller, der den anspruchsvollen Qualitätsanforderungen unserer Kunden gerecht werden kann. Dank unserer strengen Qualitätskontrolle und professionellen Dienstleistungen können wir eine Zusammenarbeit zum beiderseitigen Vorteil mit unseren Kunden aufrechterhalten.
Spezifikation
Abmessungen der Gewindeflansche aus Kohlenstoffstahl:
ASME/ANSI: DN 1/2” – DN 24“
DIN: DN 6 – DN 100
EN1092: DN 10 – DN 600
JIS: 15A-1500A
UNI: DN 10 – DN 600
Druck von Gewindeflanschen aus Kohlenstoffstahl:
ASME/ANSI: Klasse 150, 300, 600, 900, 1500 2500 lbs
DIN: DIN2561, DIN2566
EN1092: PN6, PN10, PN16, PN25, PN40, PN64, PN100
ES: 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K
UNI: PN6, PN10, PN16, PN25, PN40
Material der Stahlgewindeflansche:
Gewinde-/Schraubflansche aus Kohlenstoffstahl: A105, SS400, SF440 RST37.2, S235JRG2, P250GH, C22.8 usw.
Edelstahl-Gewinde-/Schraubflansche: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Verfügbare Typen mit Gewinde-/Schraubflanschen
| Vorgeschweißter Halsflansch mit erhöhtem Gesicht | Vorschweißflansch mit erhöhter Stirnfläche |
|---|---|
| ANSI B16.5 Gewinde-/Schraubflansche | Abmessungen des Gewinde-/Schraubflansches |
| ASME B16.5 Gewinde-/Schraubflansch | Gewicht des Gewinde-/Schraubflansches |
| Hersteller von geschmiedeten Flanschen | ANSI B16.5 Klasse 150 Vorschweißflansche |
| Hersteller von Kohlenstoffstahlflanschen | CS-Gewinde-/Schraubflansch |
| Hersteller von Gewinde-/Schraubflanschen | DIN-Gewinde-/Schraubflansche |
| ANSI b16.47 Gewindeflansch | BS 4504 Gewindeflansch |
| Hersteller von DIN-Flanschen | EN 1092-1 Gewindeflansch |
| ASA-Flansch | JIS-Gewindeflansch |
| AWWA-Gewindeflansch | Gewindeflansch aus Kohlenstoffstahl |

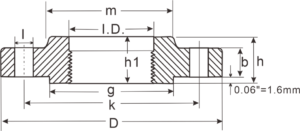

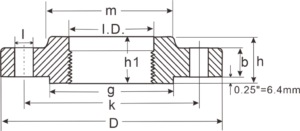

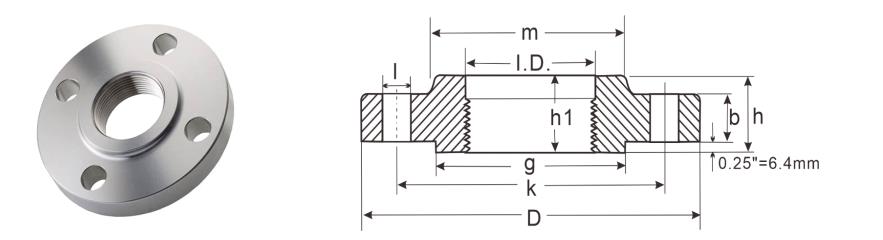

Datenblatt
NSI B16.5 Klasse 150 Gewinde-/Schraubflansche
| ASME/ANSI B16.5 Class150lb Gewindeflansch | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rohr | Flansch | Nabe | Erhobenes Gesicht | Dilling-Vorlage | Ca. Gewicht | |||||||
| Nom. Größe DN | AUS | D | J | B | H | h₁ | M | G | NEIN. | l | k | Kilo |
| 1/2" | 21.3 | 88,9 | 23,6 | 11.2 | 15.7 | 15,7 | 30.2 | 35.1 | 4 | 15.7 | 60,5 | 0.39 |
| 3/4" | 26.7 | 98,6 | 29,0 | 12.7 | 15.7 | 15,7 | 38.1 | 42.9 | 4 | 15.7 | 69,9 | 0.56 |
| 1" | 33.4 | 108,0 | 35,8 | 14.2 | 17.5 | 17,5 | 49.3 | 50.8 | 4 | 15.7 | 79,2 | 0.78 |
| 1-1/4" | 42.4 | 117.3 | 44,5 | 15.7 | 20.6 | 20,6 | 58,7 | 63,5 | 4 | 15.7 | 88,9 | 1.03 |
| 1-1/2" | 48.3 | 127,0 | 50,5 | 17.5 | 22.4 | 22,4 | 65 | 73,2 | 4 | 15.7 | 98,6 | 1.32 |
| 2" | 60.3 | 152,4 | 63,5 | 19.1 | 25.4 | 28,4 | 77,7 | 91,9 | 4 | 19.1 | 120,7 | 2.06 |
| 2-1/2" | 73 | 177,8 | 76,2 | 22.4 | 28.4 | 31,8 | 90,4 | 104,6 | 4 | 19.1 | 139,7 | 3.28 |
| 3" | 88,9 | 190,5 | 92,2 | 23.9 | 30.2 | 31,8 | 108 | 127 | 4 | 19.1 | 152,4 | 3,85 |
| 3-1/2'' | 101,6 | 215.9 | 104,9 | 23.9 | 31.8 | 36,6 | 122.2 | 139,7 | 8 | 19.1 | 177,8 | 4,81 |
| 4" | 114.3 | 228,6 | 117,6 | 23.9 | 33.3 | 36,6 | 134,9 | 157,2 | 8 | 19.1 | 190,5 | 5.3 |
| 5" | 141,3 | 254,0 | 144,5 | 23.9 | 36.6 | 42,9 | 163,6 | 185,7 | 8 | 22.4 | 215.9 | 6.07 |
| 6" | 168,3 | 279,4 | 171,5 | 25.4 | 39.6 | 46 | 192 | 215.9 | 8 | 22.4 | 241,3 | 7.45 |
| 8" | 219.1 | 342,9 | 222,3 | 28.4 | 44,5 | 50,8 | 246.1 | 269,7 | 8 | 22.4 | 298,5 | 12.1 |
| 10" | 273 | 406.4 | 276,4 | 30.2 | 49.3 | 55,6 | 304,8 | 323,8 | 12 | 25.4 | 362 | 16.5 |
| 12" | 323,8 | 482,6 | 328,7 | 31.8 | 55,6 | 60,5 | 365,3 | 381 | 12 | 28.4 | 476,3 | 34.6 |
| 14" | 355,6 | 533,4 | 360,4 | 35.1 | 57.2 | 63,5 | 400.1 | 412,8 | 12 | 28.4 | 476,3 | 34.6 |
| 16" | 406.4 | 596,9 | 411,2 | 36.6 | 63,5 | 68,3 | 457,2 | 469,9 | 16 | 28.4 | 539,8 | 44,8 |
| 18" | 457,2 | 635,0 | 462 | 39.6 | 68,3 | 69,9 | 505 | 533,4 | 16 | 31.8 | 577,9 | 48.9 |
| 20" | 508 | 698,5 | 512,8 | 42.9 | 73,2 | 73,2 | 558,8 | 584,2 | 20 | 31.8 | 635 | 61.9 |
| 24" | 609.6 | 812,8 | 614,4 | 47,8 | 82,6 | 82,6 | 663,4 | 692,2 | 20 | 35.1 | 749,3 | 86,9 |
| ASME/ANSI B16.5 Class300lb Gewindeflansch | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rohr | Flansch | Nabe | Erhobenes Gesicht | Dilling-Vorlage | Ca. Gewicht | |||||||
| Nom. Größe DN | AUS | D | J | B | H | h₁ | M | G | NEIN. | l | k | Kilo |
| 1/2" | 21,3 | 95,2 | 23,6 | 14,2 | 22,3 | 15,7 | 38,1 | 35,0 | 4 | 15,7 | 66, 5 | 0,64 |
| 3/4" | 26,7 | 117,3 | 29,0 | 15,7 | 25,4 | 15,7 | 47,8 | 42,9 | 4 | 19,1 | 82, 6 | 1,12 |
| 1" | 33,4 | 124 | 35,8 | 17,5 | 26,9 | 17,5 | 53,8 | 50,8 | 4 | 19,1 | 88, 9 | 1,36 |
| 1-1/4" | 42,2 | 133,4 | 44,5 | 19,1 | 26,9 | 20,6 | 63,5 | 63,5 | 4 | 19,1 | 98, 6 | 1,68 |
| 1-1/2" | 48,3 | 155,4 | 50,5 | 20,6 | 30,2 | 22,4 | 69,9 | 73,2 | 4 | 22,4 | 114,3 | 2,49 |
| 2" | 60,3 | 165,1 | 63,5 | 22,4 | 33,3 | 28,4 | 84,1 | 91,9 | 8 | 19,1 | 127,0 | 2,87 |
| 2-1/2" | 73,0 | 190,5 | 76,2 | 25,4 | 38,1 | 31,8 | 100,1 | 104,6 | 8 | 22,4 | 149,4 | 4,32 |
| 3" | 88,9 | 209,6 | 92,2 | 28,4 | 42,9 | 31,8 | 117,3 | 127,0 | 8 | 22,4 | 168, 1 | 5,85 |
| 3-1/2'' | 101,6 | 228,6 | 104,9 | 30,2 | 44,5 | 36,6 | 133,4 | 139,7 | 8 | 22,4 | 184,2 | 7,34 |
| 4" | 114,3 | 254,0 | 117,6 | 31,8 | 47,8 | 36,6 | 146,1 | 157,2 | 8 | 22,4 | 200,2 | 9,61 |
| 5" | 141,3 | 279,4 | 144,5 | 35,1 | 50,8 | 42,9 | 177,8 | 185,7 | 8 | 22,4 | 235 | 12,3 |
| 6" | 168,3 | 317,5 | 171,5 | 36,6 | 52,3 | 46 | 206,2 | 215,9 | 12 | 22,4 | 269, 7 | 15,6 |
| 8" | 219,1 | 381,0 | 222,3 | 41,1 | 62 | 50,8 | 260,4 | 269,7 | 12 | 25,4 | 330,2 | 24,2 |
| 10" | 273 | 444,5 | 276,4 | 47,8 | 66,5 | 55,6 | 320,5 | 323,8 | 16 | 28,4 | 387,4 | 34,1 |
| 12" | 323,8 | 520,7 | 328,7 | 50,8 | 73,2 | 60,5 | 374,7 | 381,0 | 16 | 31,8 | 450,9 | 49,8 |
| 14" | 355,6 | 584,2 | 360,4 | 53,8 | 76,2 | 63,5 | 425,5 | 412,8 | 20 | 31,8 | 514,4 | 69,9 |
| 16" | 406,4 | 647,7 | 411,2 | 57,2 | 82,6 | 68,3 | 482,6 | 469,9 | 20 | 35,1 | 571,5 | 88,1 |
| 18" | 457,2 | 711,2 | 462 | 60,5 | 88,9 | 69,9 | 533,4 | 533,4 | 24 | 35,1 | 628, 7 | 109 |
| 20" | 508 | 774,7 | 512,8 | 63,5 | 95,3 | 73,2 | 587,2 | 584,2 | 24 | 35,1 | 685, 8 | 134 |
| 24" | 609,6 | 914,4 | 614,4 | 69,9 | 106,4 | 82,6 | 701,5 | 692,2 | 24 | 41,1 | 812,8 | 201 |
| ASME/ANSI B16.5 Class400lb Gewindeflansch | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rohr | Flansch | Nabe | Erhobenes Gesicht | Dilling-Vorlage | Ca. Gewicht | |||||||
| Nom. Größe DN | AUS | D | J | B | H | h₁ | M | G | Nummer | l | k | Kilo |
| 1/2" | 21,3 | 95,3 | 23,6 | 14,2 | 22,4 | 15,7 | 38,1 | 35,1 | 4 | 15,7 | 66, 5 | 0,74 |
| 3/4" | 26,7 | 117,3 | 29,0 | 15,7 | 25,4 | 15,7 | 47,8 | 42,9 | 4 | 19,1 | 82, 6 | 1,27 |
| 1" | 33,4 | 124 | 35,8 | 17,5 | 26,9 | 17,5 | 53,8 | 50,8 | 4 | 19,1 | 88, 9 | 1,52 |
| 1-1/4" | 42,2 | 133,4 | 44,5 | 20,6 | 28,4 | 20,6 | 63,5 | 63,5 | 4 | 19,1 | 98, 6 | 2,03 |
| 1-1/2" | 48,3 | 155,4 | 50,5 | 22,4 | 31,8 | 22,4 | 69,9 | 73,2 | 4 | 22,4 | 114,3 | 2,96 |
| 2" | 60,3 | 165,1 | 63,5 | 25,4 | 36,6 | 28,4 | 84,1 | 91,9 | 8 | 19,1 | 127,0 | 3,62 |
| 2-1/2" | 73,0 | 190,5 | 76,2 | 28,4 | 41,1 | 31,8 | 100,1 | 104,6 | 8 | 22,4 | 149,4 | 5,28 |
| 3" | 88,9 | 209,6 | 92,2 | 31,8 | 46,0 | 35,1 | 117,3 | 127,0 | 8 | 22,4 | 168, 1 | 7,00 |
| 3-1/2'' | 101,6 | 228,6 | 104,9 | 35,1 | 49,3 | 39,6 | 133,4 | 139,7 | 8 | 25,4 | 184,2 | 8,84 |
| 4" | 114,3 | 254,0 | 117,6 | 35,1 | 50,8 | 36,6 | 146,1 | 157,2 | 8 | 25,4 | 200,2 | 11,1 |
| 5" | 141,3 | 279,4 | 144,5 | 38,1 | 53,8 | 42,9 | 177,8 | 185,7 | 8 | 25,4 | 235,0 | 13,9 |
| 6" | 168,3 | 317,5 | 171,5 | 41,1 | 57,2 | 46,0 | 206,2 | 215,9 | 12 | 25,4 | 269,7 | 18,3 |
| 8" | 219,1 | 381,0 | 222,3 | 47,8 | 68,3 | 50,8 | 260,4 | 269,7 | 12 | 28,4 | 330,2 | 28,6 |
| 10" | 273 | 444,5 | 276,4 | 53,8 | 73,2 | 55,6 | 320,5 | 323,8 | 16 | 31,8 | 387,4 | 39,2 |
| 12" | 323,8 | 520,7 | 328,7 | 57,2 | 79,2 | 60,5 | 374,7 | 381,0 | 16 | 35,1 | 450,9 | 57,0 |
| 14" | 355,6 | 584,2 | 360,4 | 60,5 | 84,1 | 63,5 | 425,5 | 412,8 | 20 | 35,1 | 514,4 | 79,1 |
| 16" | 406,4 | 647,7 | 411,2 | 63,5 | 93,7 | 68,3 | 482,6 | 469,9 | 20 | 38,1 | 571,5 | 101 |
| 18" | 457,2 | 711,2 | 462 | 66,5 | 98,6 | 69,6 | 533,4 | 533,4 | 20 | 38,1 | 628,7 | 123 |
| 20" | 508 | 774,7 | 512,8 | 69,9 | 101,6 | 73,2 | 587,2 | 584,2 | 24 | 41,1 | 685,8 | 146 |
| 24" | 609,6 | 914,4 | 614,4 | 76,2 | 114,3 | 82,6 | 701,5 | 692,2 | 24 | 47,8 | 812,8 | 219 |
| ASME/ANSI B16.5 Class600lb Gewindeflansch | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rohr | Flansch | Nabe | Erhobenes Gesicht | Dilling-Vorlage | Ca. Gewicht | |||||||
| Nom. Größe DN | AUS | D | J | B | H | h₁ | M | G | Nummer | l | k | Kilo |
| 1/2" | 21,3 | 95,3 | 23,6 | 14,2 | 22,4 | 15,7 | 38,1 | 35,1 | 4 | 15,7 | 66, 5 | 0,74 |
| 3/4" | 26,7 | 117,3 | 29,0 | 15,7 | 25,4 | 15,7 | 47,8 | 42,9 | 4 | 19,1 | 82, 6 | 1,27 |
| 1" | 33,4 | 124 | 35,8 | 17,5 | 26,9 | 17,5 | 53,8 | 50,8 | 4 | 19,1 | 88, 9 | 1,52 |
| 1-1/4" | 42,2 | 133,4 | 44,5 | 20,6 | 28,4 | 20,6 | 63,5 | 63,5 | 4 | 19,1 | 98, 6 | 2,03 |
| 1-1/2" | 48,3 | 155,4 | 50,5 | 22,4 | 31,8 | 22,4 | 69,9 | 73,2 | 4 | 22,4 | 114,3 | 2,96 |
| 2" | 60,3 | 165,1 | 63,5 | 25,4 | 36,6 | 28,4 | 84,1 | 91,9 | 8 | 19,1 | 127,0 | 3,62 |
| 2-1/2" | 73,0 | 190,5 | 76,2 | 28,4 | 41,1 | 31,8 | 100,1 | 104,6 | 8 | 22,4 | 149,4 | 5,28 |
| 3" | 88,9 | 209,6 | 92,2 | 31,8 | 46,0 | 35,1 | 117,3 | 127,0 | 8 | 22,4 | 168, 1 | 7,00 |
| 3-1/2'' | 101,6 | 228,6 | 104,9 | 35,1 | 49,3 | 39,6 | 133,4 | 139,7 | 8 | 25,4 | 184,2 | 8,84 |
| 4" | 114,3 | 273,1 | 117,6 | 38,1 | 53,8 | 41,1 | 152,4 | 157,2 | 8 | 25,4 | 215,9 | 14,5 |
| 5" | 141,3 | 330,2 | 144,5 | 44,5 | 60,5 | 47,8 | 189,0 | 185,7 | 8 | 28,4 | 266,7 | 24,4 |
| 6" | 168,3 | 355,6 | 171,5 | 47,8 | 66,5 | 50,8 | 222,3 | 215,9 | 12 | 28,4 | 292,1 | 28,7 |
| 8" | 219,1 | 419,1 | 222,3 | 55,6 | 76,2 | 57,2 | 273,1 | 269,7 | 12 | 31,8 | 349,3 | 43,4 |
| 10" | 273 | 508,0 | 276,4 | 63,5 | 85,9 | 65,0 | 342,9 | 323,8 | 16 | 35,1 | 431,8 | 70,3 |
| 12" | 323,8 | 558,8 | 328,7 | 66,5 | 91,9 | 69,9 | 400,1 | 381,0 | 20 | 35,1 | 489,0 | 84,2 |
| 14" | 355,6 | 603,3 | 360,4 | 69,9 | 93,7 | 73,2 | 431,8 | 412,8 | 20 | 31,8 | 527,1 | 98,7 |
| 16" | 406,4 | 685,8 | 411,2 | 76,2 | 106,4 | 77,7 | 495,3 | 469,9 | 20 | 41,1 | 603,3 | 142,0 |
| 18" | 457,2 | 743,0 | 462 | 82,6 | 117,3 | 79,2 | 546,1 | 533,4 | 20 | 44,5 | 654,1 | 173 |
| 20" | 508 | 812,8 | 512,8 | 88,9 | 127,0 | 82,6 | 609,6 | 584,2 | 24 | 44,5 | 723,9 | 220 |
| 24" | 609,6 | 939,8 | 614,4 | 101,6 | 139,7 | 92,0 | 717,6 | 692,2 | 24 | 50,8 | 838,2 | 312 |
Anwendungen
Gewinde-/Schraubflansche werden häufig in der Öl- und Gasindustrie, in der Petrochemie, in Wasserwerken, in der chemischen Industrie, in der Sanitär-, Heizungs-, Kraftwerks- und Papierindustrie eingesetzt & Zellstoffindustrie, verarbeitende Industrie, Lebensmittelindustrie usw.
