Heim » Produkte » EN 1092-1 Flansch » EN 1092-1 Typ 05 Blindflansch

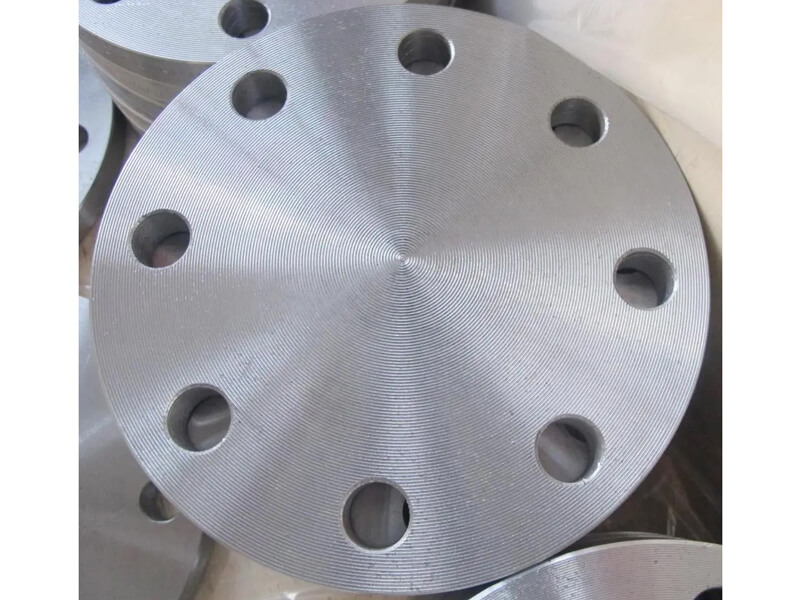

EN 1092-1 Typ 05 Blindflansch (1)

EN 1092-1 Typ 05 Blindflansch

【Größe】: DN10~DN2000mm

【Druckstufe】: PN 2,5, PN 6, PN10, PN16, PN25, PN40, PN63, PN100.

【Material】:

Kohlenstoffstahlflansche: UST 37-1, RST37-2, P235GH, P245GH, p250GH, P280GH

Edelstahlflansche: A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Kategorie: EN 1092-1 Flansch

Datenblatt

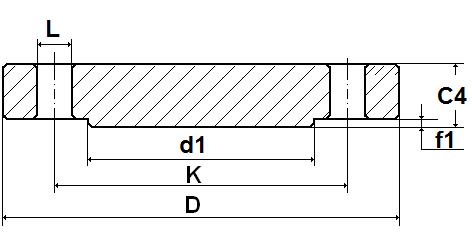

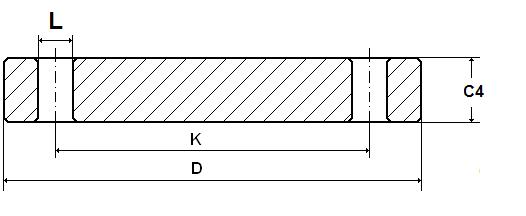

Typ 05 A FF Gesicht					Typ 05 B RF Face
EINHEIT: MM
EN 1092-1 Typ 05 PN6
DN	D	K	L	NEIN.	C4	d1	f1	KG/PC
10	75	50	11	4	12	35	2	0.38
15	80	55	11	4	12	40	2	0.438
20	90	65	11	4	14	50	2	0.657
25	100	75	11	4	14	60	2	0.821
32	120	90	14	4	14	70	2	1.18
40	130	100	14	4	14	80	3	1,39
50	140	110	14	4	14	90	3	1,62
65	160	130	14	4	14	110	3	2.14
80	190	150	18	4	16	128	3	3.43
100	210	170	18	4	16	148	3	4.22
125	240	200	18	8	18	178	3	6.1
150	265	225	18	8	18	202	3	7.51
200	320	280	18	8	20	258	3	12.3
250	375	335	18	12	22	312	3	18.5
300	440	395	22	12	22	365	4	25.5
350	490	445	22	12	22	415	4	31.8
400	540	495	22	16	22	465	4	38,5
450	595	550	22	16	24	520	4	51.2
500	645	600	22	20	24	570	4	60.1
600	755	705	26	20	30	670	5	103
700	860	810	26	24	40	775	5	178
800	975	920	30	24	44	880	5	252
900	1075	1020	30	24	48	980	5	336
1000	1175	1120	30	28	52	1080	5	435
1200	1405	1340	33	32	60	1295	5	717
1400	1630	1560	36	36	68	1510	5	1094
1600	1830	1760	36	40	76	1710	5	1545
1800	2045	1970	39	44	84	1920	5	2131
2000	2265	2180	42	48	92	2125	5	2862

EN 1092-1 Typ 05 PN10
DN	D	K	L	NEIN.	c4	d1	f1	KG/PC
10	90	60	14	4	16	40	2	0.722
15	95	65	14	4	16	45	2	0.813
20	105	75	14	4	18	58	2	1.14
25	115	85	14	4	18	68	2	1,38
32	140	100	18	4	18	78	2	2.03
40	150	110	18	4	18	88	3	2,35
50	165	125	18	4	18	102	3	2,88
65	185	145	18	8	18	122	3	3.51
80	200	160	18	8	20	138	3	4.61
100	220	180	18	8	20	158	3	5,65
125	250	210	18	8	22	188	3	8.13
150	285	240	22	8	22	212	3	10.5
200	340	295	22	8	24	268	3	16.5
250	395	350	22	12	26	320	3	24.1
300	445	400	22	12	26	370	4	30.8
350	505	460	22	16	26	430	4	39.6
400	565	515	26	16	26	482	4	49.4
450	615	565	26	20	28	532	4	63
500	670	620	26	20	28	585	4	75,2
600	780	725	30	20	34	685	5	124
700	895	840	30	24	38	800	5	183
800	1015	950	33	24	48	905	5	297
900	1115	1050	33	28	50	1005	5	374
1000	1230	1160	36	28	54	1110	5	492
1200	1455	1380	39	32	66	1330	5	842

EN 1092-1 Typ 05 PN16
DN	D	K	L	NEIN.	c4	d1	f1	KG/PC
10	90	60	14	4	16	40	2	0.722
15	95	65	14	4	16	45	2	0.813
20	105	75	14	4	18	58	2	1.14
25	115	85	14	4	18	68	2	1,38
32	140	100	18	4	18	78	2	2.03
40	150	110	18	4	18	88	3	2,35
50	165	125	18	4	18	102	3	2,88
65	185	145	18	8	18	122	3	3.51
80	200	160	18	8	20	138	3	4.61
100	220	180	18	8	20	158	3	5,65
125	250	210	18	8	22	188	3	8.13
150	285	240	22	8	22	212	3	10.5
200	340	295	22	12	24	268	3	16.2
250	405	355	26	12	26	320	3	25
300	460	410	26	12	28	378	4	35.1
350	520	470	26	16	30	438	4	48
400	580	525	30	16	32	490	4	63,5
450	640	585	30	20	40	550	4	96,6
500	715	650	33	20	44	610	4	133
600	840	770	36	20	54	725	5	226
700	910	840	36	24	58	795	5	285
800	1025	950	39	24	62	900	5	388
900	1125	1050	39	28	64	1000	5	483
1000	1255	1170	42	28	68	1115	5	640

EN 1092-1 Typ 05 PN25
	D	K	L	NEIN.	c4	d1	f1	KG/PC
10	90	60	14	4	16	40	2	0.722
15	95	65	14	4	16	45	2	0.813
20	105	75	14	4	18	58	2	1.14
25	115	85	14	4	18	68	2	1,38
32	140	100	18	4	18	78	2	2.03
40	150	110	18	4	18	88	3	2,35
50	165	125	18	4	20	102	3	3.2
65	185	145	18	8	22	122	3	4.29
80	200	160	18	8	24	138	3	5.54
100	235	190	22	8	24	162	3	7.6
125	270	220	26	8	26	188	3	10.8
150	300	250	26	8	28	218	3	14.6
200	360	310	26	12	30	278	3	22.5
250	425	370	30	12	32	335	3	33.5
300	485	430	30	16	34	395	4	46.3
350	555	490	33	16	38	450	4	68.1
400	620	550	36	16	40	505	4	89,7
450	670	600	36	20	50	555	4	130
500	730	660	36	20	51	615	4	159
600	845	770	39	20	66	720	5	278

EN 1092-1 Typ 05 PN40
	D	K	L	NEIN.	c4	d1	f1	KG/PC
10	90	60	14	4	16	40	2	0.722
15	95	65	14	4	16	45	2	0.813
20	105	75	14	4	18	58	2	1.14
25	115	85	14	4	18	68	2	1,38
32	140	100	18	4	18	78	2	2.03
40	150	110	18	4	18	88	3	2,35
50	165	125	18	4	20	102	3	3.2
65	185	145	18	8	22	122	3	4.29
80	200	160	18	8	24	138	3	5.54
100	235	190	22	8	24	162	3	7.6
125	270	220	26	8	26	188	3	10.8
150	300	250	26	8	28	218	3	14.6
200	375	320	30	12	36	285	3	28.8
250	450	385	33	12	38	345	3	44.4
300	515	450	33	16	42	410	4	64.2
350	580	510	36	16	46	465	4	89,5
400	660	585	39	16	50	535	4	127
450	685	610	39	20	57	560	4	154
500	755	670	42	20	57	615	4	188
600	890	795	48	20	72	735	5	331
