DIN 2641 Loser Flansch

Datenblatt

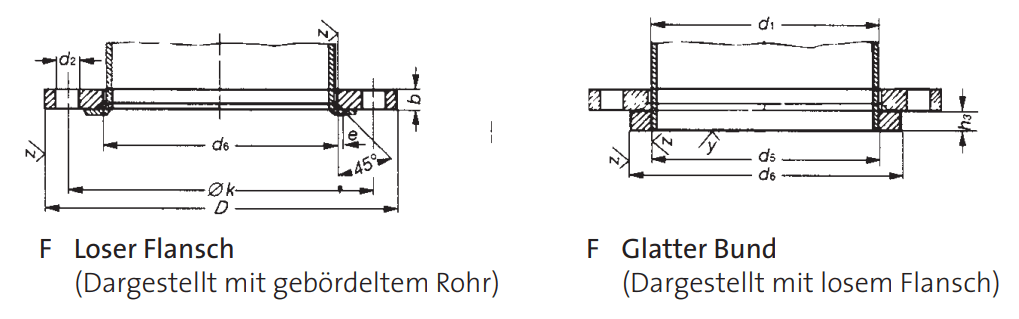

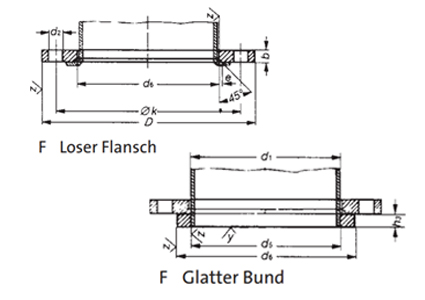

DIN 2641 PN 6 Lose Flansche Glatte Bunde
Rohranschlussmaße			Flansch					Schrauben			Bund und Bördel							Gewicht KG
	d1		D	d6	B	k	e	Anzahl	Gewinde	d2	d5	h3	d4	h4	s1	s2	R
DN	Reihe 1	Reihe 2											max.	Mindest.	Mindest.	Mindest		Flansch	Bund
10		14,0	75	16	10	50	2	4	M10	11	14,5	8	35	9	1,8	3,0	2	0.298	0.051
10	17,2		75	19	10	50	2	4	M10	11	17,7	8	35	9	1,8	3,0	2	0.298	0.051
15		20,0	80	22	10	55	2	4	M10	11	21,0	8	40	9	2,0	3,0	2	0.337	0.063
15	21,3		80	24	10	55	2	4	M10	11	22,0	8	40	9	2,0	3,0	2	0.337	0.063
20		25,0	90	28	10	65	2	4	M10	11	26,0	10	50	12	2,0	3,0	2	0.418	0.116
20	26,9		90	30	10	65	2	4	M10	11	27,6	10	50	12	2,0	3,0	2	0.418	0.116
25		30,0	100	33	12	75	3	4	M10	11	31,0	10	60	15	2,0	3,0	3	0.62	0.166
25	33,7		100	36	12	75	3	4	M10	11	34,4	10	60	15	2,0	3,0	3	0.62	0.166
32		38,0	120	42	12	90	3	4	M12	14	39,0	10	70	15	2,6	3,5	3	0.874	0.213
32	42,4		120	46	12	90	3	4	M12	14	43,1	10	70	15	2,6	3,5	3	0.874	0.213
40		44,5	130	50	12	100	3	4	M12	14	45,5	10	80	17	2,6	3,5	3	1.01	0.273
40	48,3		130	54	12	100	3	4	M12	14	49,0	10	80	17	2,6	3,5	3	1.01	0.273
50		57,0	140	62	12	110	3	4	M12	14	58,1	12	90	23	2,6	3,5	3	1.12	0.359
50	60,3		140	65	12	110	3	4	M12	14	61,1	12	90	23	2,6	3,5	3	1.12	0.359
65	76,1		160	81	12	130	3	4	M12	14	77,1	12	110	23	2,6	3,5	3	1,35	0.468
80	88,9		190	94	14	150	3	4	M16	18	90,3	14	128	23	3,2	4,0	3	2.24	0.73
100		108,0	210	113	14	170	3	4	M16	18	109,6	14	148	28	3,2	4,0	3	2,59	0.884
100	114,3		210	119	14	170	3	4	M16	18	115,9	14	148	28	3,2	4,0	3	2,59	0.884
125		133,0	240	138	14	200	3	8	M16	18	134,8	14	178	30	3,2	4,0	3	3.1	1.21
125	139,7		240	145	14	200	3	8	M16	18	141,6	14	178	30	3,2	4,0	3	3.1	1.21
150		159,0	265	164	14	225	3	8	M16	18	161,1	14	202	30	3,2	4,0	3	3,52	1,34
150	168,3		265	173	14	225	3	8	M16	18	170,5	14	202	30	3,2	4,0	3	3,52	1,34
200	219,1		320	225	16	280	3	8	M16	18	221,8	16	258	30	3,2	4,0	3	4,98	2
250		267,0	375	273	20	335	3	12	M16	18	270,2	18	312	30	4,0	5,0	3	7.67	2,89
250	273,0		375	279	20	335	3	12	M16	18	276,2	18	312	30	4,0	5,0	3	7.67	2,89
300	323,9		440	329	24	395	4	12	M 20	22	327,6	18	365	35	4,0	5,0	4	12.3	3,56
350	355,6		490	362	26	445	4	12	M 20	22	359,7	18	415				4	15.1	4.08
350		368,0	490	374	26	445	4	12	M 20	22	372,2	18	415				4	15.1	4.08
400	406,4		540	413	28	495	4	16	M 20	22	411,0	20	465				4	17.7	4,91
400		419,0	540	426	28	495	4	16	M 20	22	423,7	20	465				4	17.7	4,91
500	508,0	521,0	645	517	32	600	4	20	M 20	22	513,6	22	570				4	25.4	7.39
600	610,0	620,0	755	618	36	705	4	20	M24	26	616,6	22	670				4	36.3	8.6
700	711,0	720,0	860	721	40	810	4	24	M24	26	718,6	24	775				4	48.1	14
800	813,0	820,0	975	824	44	920	4	24	M27	30	821,5	24	880				4	66,5	16.8
900	914,4		1075	926	48	1020	4	24	M27	30	923,5	26	980				4	81,3	20.1
1000	1016		1175	1028	52	1120	4	28	M27	30	1026,7	26	1080				4	96,4	21.5
1200	1220		1405	1232	60	1340	5	32	M30	33	1232,7	28	1295				6	158	32.6
