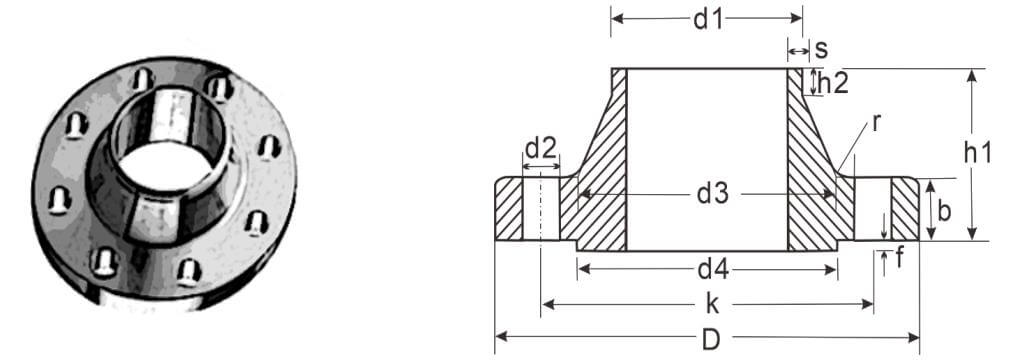

DIN 2631-2638 Welding Neck Flange

Datenblatt

DIN2631 PN6
Rohranschlussmaße			Flansch				Ansatz				Dichtleiste /		Schrauben
DN	d1		D	B	k	h1	d3	S	R	h2	d4	F	Anzahl	Gewinde	d2	Gewicht KG
10	–	14,0	75	12	50	28	22	1,8	4	6	35	2	4	M10	11	0,335
10	17,2	–	75	12	50	28	22	1,8	4	6	35	2	4	M10	11	0,335
15	–	20,0	80	12	55	30	28	2,0	4	6	40	2	4	M10	11	0,392
15	21,3	–	80	12	55	30	30	2,0	4	6	40	2	4	M10	11	0,392
20	–	25,0	90	14	65	32	35	2,3	4	6	50	2	4	M10	11	0,592
20	26,9	–	90	14	65	32	38	2,3	4	6	50	2	4	M10	11	0,592
25	–	30,0	100	14	75	35	40	2,6	4	6	60	2	4	M10	11	0,747
25	33,7	–	100	14	75	35	42	2,6	4	6	60	2	4	M10	11	0,747
32	–	38,0	120	14	90	35	50	2,6	6	6	70	2	4	M12	14	1050
32	45,4	–	120	14	90	35	55	2,6	6	6	70	2	4	M12	14	1050
40	–	44,5	130	14	100	38	58	2,6	6	7	80	3	4	M12	14	1180
40	48,3	–	130	14	100	38	62	2,6	6	7	80	3	4	M12	14	1180
50	–	57,0	140	14	110	38	70	2,9	6	8	90	3	4	M12	14	1340
50	60,3	–	140	14	110	38	74	2,9	6	8	90	3	4	M12	14	1340
65	76,1	–	160	14	130	38	88	2,9	6	9	110	3	4	M12	14	1670
80	88,9	–	190	16	150	42	102	3,2	8	10	128	3	4	M16	18	2710
100	–	108,0	210	16	170	45	122	3,6	8	10	148	3	4	M16	18	3240
100	114,3		210	16	170	45	130	3,6	8	10	148	3	4	M16	18	3240
125	–	133,0	240	18	200	48	148	4,0	8	10	178	3	8	M16	18	4490
125	139,7	–	240	18	200	48	155	4,0	8	10	178	3	8	M16	18	4490
150	–	159,0	265	18	225	48	172	4,5	10	12	202	3	8	M16	18	5150
150	168,3	–	265	18	225	48	184	4,5	10	12	202	3	8	M16	18	5150
200	219,1	–	320	20	280	55	236	5,9	10	15	258	3	8	M16	18	7780
250	–	267,0	375	22	335	60	282	6,3	12	15	312	3	12	M16	18	10800
250	273,0	–	375	22	335	60	290	6,3	12	15	312	3	12	M16	18	10800
300	323,9	–	440	22	395	62	342	7,1	12	15	365	4	12	M20	22	14000
350	355,6	–	490	22	445	62	385	7,1	12	15	415	4	12	M20	22	18500
350	–	368,0	490	22	445	62	385	7,1	12	15	415	4	12	M20	22	16700
400	406,4	–	540	22	495	65	438	7,1	12	15	465	4	16	M20	22	21200
400	–	419,0	540	22	495	65	438	7,1	12	15	465	4	16	M20	22	19000
500	508,0	–	645	24	600	68	538	7,1	12	15	570	4	20	M20	22	28600
600	610,0	–	755	24	705	70	640	7,1	12	16	670	5	20	M24	26	31500
700	711,0	–	860	24	810	70	740	7,1	12	16	775	5	24	M24	26	37400
800	813,0	–	975	24	920	70	842	7,1	12	16	880	5	24	M27	30	46100
900	914,0	–	1075	26	1020	70	942	7,1	12	16	980	5	24	M27	30	55600
1000	1016,0	–	1175	26	1120	70	1045	7,1	16	16	1080	5	28	M27	30	61900

DIN2632 PN10
Rohranschlussmaße			Flansch				Ansatz				Dichtleiste /		Schrauben
DN	d1		D	B	k	h1	d3	S	R	h2	d4	F	Anzahl	Gewinde	d2	Gewicht KG
10 bis 150	Vorschweißflansche nach DIN 2633, Nenndruck 16 verwenden Use welding neck flanges according to DIN 2633, nominal pressure 16
200	219,1	–	340	24	295	62	235	5,9	10	16	268	3	8	M20	22	11,3
250	–	267,0	395	26	350	68	285	6,3	12	16	320	3	12	M20	22	14,7
250	273,0	–	395	26	350	68	292	6,3	12	16	320	3	12	M20	22	14,7
300	323,9	–	445	26	400	68	344	7,1	12	16	370	4	12	M20	22	17,4
350	355,6	–	505	26	460	68	385	7,1	12	16	430	4	16	M20	22	23,6
350	–	368,0	505	26	460	68	385	7,1	12	16	430	4	16	M20	22	21,6
400	406,4	–	565	26	515	72	440	7,1	12	16	482	4	16	M24	26	28,6
400	–	419,0	565	26	515	72	440	7,1	12	16	482	4	16	M24	26	26,2
500	508,0	–	670	28	620	75	542	7,1	12	16	585	4	20	M24	26	38,1
600	610	–	780	28	725	80	642	7,1	12	18	685	5	20	M27	30	44,6
700	711,0	–	895	30	840	80	745	8,0	12	18	800	5	24	M27	30	62,4
800	813,0	–	1015	32	950	90	850	8,0	12	18	905	5	24	M30	33	84,1
900	914,0	–	1115	34	1050	95	950	10,0	12	20	1005	5	28	M30	33	98,5
1000	1016,0	–	1230	34	1160	95	1052	10,0	16	20	1110	5	28	M33	36	115,0
1200	1220,0	–	1455	38	1380	115	1255	11,0	16	25	1330	5	32	M36	39	182,0
1400	1420,0	–	1675	42	1590	120	1460	12,0	16	25	1535	5	36	M39	42	248,0
1600	1620,0	–	1915	46	1820	130	1665	14,0	16	25	1760	5	40	M45	48	347,0
1800	1820,0	–	2115	50	2020	140	1868	15,0	16	30	1960	5	44	M45	48	430,0
2000	2020,0	–	2325	54	2230	150	2072	16,0	16	30	2170	5	48	M45	48	539,0
2200	2220,0	–	2550	58	2440	160	2275	18,0	18	35	2370	6	52	M52	56	658,0
2400	2420,0	–	2760	62	2650	170	2478	20,0	18	35	2570	6	56	M52	56	825,0
2600	2620,0	–	2960	66	2850	180	2680	22,0	18	40	2780	6	60	M52	56	979,0
2800	2820,0	–	3180	70	3070	190	2882	22,0	18	40	3000	6	64	M52	56	1156,0
3000	3020,0	–	3405	75	3290	200	3085	24,0	18	45	3210	6	68	M56	62	1402,0
Die Rohr- und Anschlussmaße der Reihe 1 sind international, die der Reihe 2 werden in Deutschland noch angewandt. Alle Maße in mm
The pipe and connection dimensions of series 1 are international, those of series 2 are still used in Germany. All dimensions in mm

DIN2633 PN16
Rohranschlussmaße			Flansch				Ansatz				Dichtleiste /		Schrauben
DN	d1		D	B	k	h1	d3	S	R	h2	d4	F	Anzahl	Gewinde	d2	Gewicht KG
10	–	14,0	90	14	60	35	25	1,8	4	6	40	2	4	M12	14	0,580
10	17,2	–	90	14	50	35	28	1,8	4	6	40	2	4	M12	14	0,580
15	–	20,0	95	14	65	35	30	2,0	4	6	45	2	4	M12	14	0,648
15	21,3	–	95	14	65	35	32	2,0	4	6	45	2	4	M10	11	0,392
20	–	25,0	105	16	75	38	38	2,3	4	6	58	2	4	M12	14	0,952
20	26,9	–	105	16	75	38	40	2,3	4	6	58	2	4	M12	14	0,952
25	–	30,0	115	16	85	38	42	2,6	4	6	68	2	4	M12	14	1140
25	33,7	–	115	16	85	38	45	2,6	4	6	68	2	4	M12	14	1140
32	–	38,0	140	16	100	40	52	2,6	6	6	78	2	4	M16	18	1690
32	42,4	–	140	16	100	40	56	2,6	6	6	78	2	4	M16	18	1690
40	–	44,5	150	16	110	42	60	2,6	6	7	88	3	4	M16	18	1860
40	48,3	–	150	16	110	42	64	2,6	6	7	88	3	4	M16	18	1860
50	–	57,0	165	18	125	45	72	2,9	6	8	102	3	4	M16	18	2530
50	60,3	–	165	18	125	45	75	2,9	6	8	102	3	4	M16	18	2530
65	76,1	–	185	18	145	45	90	2,9	6	10	122	3	4	M16	18	3060
80	88,9	–	200	20	160	50	105	3,2	8	10	138	3	8	M16	18	3700
100	–	108,0	220	20	180	52	125	3,6	8	12	158	3	8	M16	18	4620
100	114,3		220	20	180	52	131	3,6	8	12	158	3	8	M16	18	4620
125	–	133,0	250	22	210	55	150	4,0	8	12	188	3	8	M16	18	6300
125	139,7	–	250	22	210	55	156	4,0	8	12	188	3	8	M16	18	6300
150	–	159,0	285	22	240	55	175	4,5	10	12	212	3	8	M20	22	7750
150	168,3	–	285	22	240	55	184	4,5	10	12	212	3	8	M20	22	7750
175	193,7	–	315	24	270	60	210	5,4	10	12	242	3	8	M20	22	9850
200	219,1	–	340	24	295	62	235	5,9	10	16	268	3	12	M20	22	11000
250	–	267,0	405	26	355	70	285	6,3	12	16	320	3	12	M24	26	15600
250	273,0	–	405	26	355	70	292	6,3	12	16	320	3	12	M24	26	15600
300	323,9	–	460	28	410	78	344	7,1	12	16	378	4	12	M24	26	22000
350	355,6	–	520	30	470	82	390	8,0	12	16	438	4	16	M24	26	31200
350	–	368,0	520	30	470	82	390	8,0	12	16	438	4	16	M24	26	28800
400	406,4	–	580	32	525	85	445	8,0	12	16	490	4	16	M27	30	39300
400	–	419,0	580	32	525	85	445	8,0	12	16	490	4	16	M27	30	36300
500	508,0	–	715	34	650	90	548	8,0	12	16	610	4	20	M30	32	61000
600	610,0	–	840	36	770	95	652	8,8	12	18	725	5	20	M33	36	75400
700	711,0	–	910	36	840	100	755	8,8	12	18	795	5	24	M33	36	77000
800	813,0	–	1025	38	950	105	855	10,0	12	20	900	5	24	M36	39	101000
900	914,0	–	1125	40	1050	110	955	10,0	12	20	1000	5	28	M36	39	122000
1000	1016,0	–	1255	42	1170	120	1058	10,0	16	22	1115	5	28	M39	42	162000
1200	1220,0	–	1485	48	1390	130	1262	12,5	16	30	1330	5	32	M45	48	243000
1400	1420,0	–	1685	52	1590	145	1465	14,2	16	30	1530	5	36	M45	48	323000
1600	1620,0	–	1930	58	1820	160	1668	16,0	16	35	1750	5	40	M52	56	479000
1800	1820,0	–	2130	62	2020	170	1870	17,5	16	35	1950	5	44	M52	56	599000
2000	2020,0	–	2345	66	2230	180	2072	20,0	16	40	2150	5	48	M56	62	719000

DIN2634 PN25
Rohranschlussmaße			Flansch				Ansatz				Dichtleiste /		Schrauben
DN	d1		D	B	k	h1	d3	S	R	h2	d4	F	Anzahl	Gewinde	d2	Gewicht KG
10 bis 150	Vorschweißflansche nach DIN 2635, Nenndruck 40 verwenden Use welding neck flanges according to DIN 2635, nominal pressure 40
175	193,7	–	330	28	280	75	218	5,6	10	15	248	3	12	M 24	26	13,4
200	219,1	–	360	30	310	80	244	6,3	10	16	278	3	12	M 24	26	17,0
250	–	267,0	425	32	370	88	292	7,1	12	18	335	3	12	M 27	30	24,4
250	273,0	–	425	32	370	88	298	7,1	12	18	335	3	12	M 27	30	24,4
300	323,9	–	485	34	430	92	352	8,0	12	18	395	4	16	M27	30	31,2
350	355,6	–	555	38	490	100	398	8,0	12	20	450	4	16	M 30	33	47,2
350	–	368,0	555	38	490	100	398	8,0	12	20	450	4	16	M 30	33	44,2
400	406,4	–	620	40	550	110	452	8,8	12	20	505	4	16	M 33	36	61,7
400	–	419,0	620	40	550	110	452	8,8	12	20	505	4	16	M 33	36	57,9
500	508,0	–	730	44	660	125	558	10,0	12	20	615	4	20	M 33	36	89,6
600	610,0	–	845	46	770	125	660	11,0	12	20	720	5	20	M 36	39	104,0
700	711,0	–	960	46	875	125	760	12,5	12	20	820	5	24	M 39	42	136,0
800	813,0	–	1085	50	990	135	865	14,2	12	22	930	5	24	M 45	48	186,0
900	914,0	–	1185	54	1090	145	968	16,0	12	24	1030	5	28	M45	48	236,0
1000	1016,0	–	1320	58	1210	155	1070	17,5	16	24	1140	5	28	M52	56	307,0
Eingeklammerte Nennweite möglichst vermeiden. Die Rohr- und Anschlussmaße der Reihe1sind international, die der Reihe 2 werden in Deutschland noch angewendet. Alle Maße in mm Avoid bracketed nominal size if possible. The pipe and connection dimensions of series 1 are international, those of series 2 are still used in Germany. All dimensions in mm

DIN2635 PN40
Rohranschlussmaße			Flansch				Ansatz				Dichtleiste /		Schrauben
DN	d1		D	B	k	h1	d3	S	R	h2	d4	F	Anzahl	Gewinde	d2	Gewicht KG
10	–	14,0	90	16	60	35	25	1,8	4	6	40	2	4	M12	14	0,661
10	17,2	–	90	16	60	35	28	1,8	4	6	40	2	4	M12	14	0,661
15	–	20,0	95	16	65	38	30	2,0	4	6	45	2	4	M12	14	0,746
15	21,3	–	95	16	65	38	32	2,0	4	6	45	2	4	M12	14	0,746
20	–	25,0	105	18	75	40	38	2,3	4	6	58	2	4	M12	14	1060
20	26,9	–	105	18	75	40	40	2,3	4	6	58	2	4	M12	14	1060
25	–	30,0	115	18	85	40	42	2,6	4	6	68	2	4	M12	14	1290
25	33,7	–	115	18	85	40	46	2,6	4	6	68	2	4	M12	14	1290
32	–	38,0	140	18	100	42	52	2,6	6	6	78	2	4	M16	18	1880
32	42,4	–	140	18	100	42	56	2,6	6	6	78	2	4	M16	18	1880
40	–	44,5	150	18	110	45	60	2,6	6	7	88	3	4	M16	18	2330
40	48,3	–	150	18	110	45	64	2,6	6	7	88	3	4	M16	18	2330
50	–	57,0	165	20	125	48	72	2,9	6	8	102	3	4	M16	18	2820
50	60,3	–	165	20	125	48	75	2,9	6	8	102	3	4	M16	18	2820
65	76,1	–	185	22	145	52	90	2,9	6	10	122	3	8	M16	18	3740
80	88,9	–	200	24	160	58	105	3,2	8	12	138	3	8	M16	18	4750
100	–	108,0	235	24	190	65	128	3,6	8	12	162	3	8	M20	22	6520
100	114,3	–	235	24	190	65	134	3,6	8	12	162	3	8	M20	22	6520
125	–	133,0	270	26	220	68	155	4,0	8	12	188	3	8	M24	26	9070
125	139,7	–	270	26	220	68	162	4,0	8	12	188	3	8	M24	26	9070
150	–	159,0	300	28	250	75	182	4,5	10	12	218	3	8	M24	26	11800
150	168,3	–	300	28	250	75	192	4,5	10	12	218	3	8	M24	26	11800
175	193,7	–	350	32	295	82	218	5,6	10	15	260	3	12	M27	30	18200
200	219,1	–	375	34	320	88	244	6,3	10	16	285	3	12	M27	30	21, 500
250	–	267,0	450	38	385	105	298	7,1	12	18	345	3	12	M30	33	34900
250	273,0	–	450	38	385	105	306	7,1	12	18	345	3	12	M30	33	34900
300	323,9	–	515	42	450	115	362	8,0	12	18	410	4	16	M30	33	49700
350	355,6	–	580	46	510	125	408	8,8	12	20	465	4	16	M33	36	68100
350	–	368,0	580	46	510	125	408	8,8	12	20	465	4	16	M33	36	68100
400	406,4	–	660	50	585	135	462	11,0	12	20	535	4	16	M36	39	96500
400	–	419,0	660	50	585	135	462	11,0	12	20	535	4	16	M36	39	96500
500	508	–	755	52	670	140	562	14,2	12	20	615	4	20	M39	42	117
Eingeklammerte Nennweite möglichst vermeiden. Die Rohr- und Anschlussmaße der Reihe 1 sind international, die der Reihe 2 werden in Deutschland noch angewandt. Alle Maße in mm
Avoid bracketed nominal size if possible. The pipe and connection dimensions of series 1 are international, those of series 2 are still used in Germany. All dimensions in mm

DIN2636 PN64
Rohranschlussmaße			Flansch				Ansatz				Dichtleiste /		Schrauben
DN	d1		D	B	k	h1	d3	S	R	h2	d4	F	Anzahl	Gewinde	d2	Gewicht KG
10 bis 40	Vorschweißflansche nach DIN 2637, Nenndruck 100 verwenden Use welding neck flanges according to DIN 2637, nominal pressure 100
50	–	57,0	180	26	135	62	78	2.9	6	10	102	3	4	M20	22	4.55
50	60,3	–	180	26	135	62	82	2.9	6	10	102	3	4	M20	22	4.55
65	76,1	–	205	26	160	68	98	3.2	6	12	122	3	8	M20	22	5,73
80	88,9	–	215	28	170	72	112	3.6	8	12	138	3	8	M20	22	6.69
100	–	108,0	250	30	200	78	132	4	8	12	162	3	8	M24	26	9.66
100	114,3	–	250	30	200	78	138	4	8	12	162	3	8	M24	26	9.66
125	–	133,0	295	34	240	88	162	4.5	8	12	188	3	8	M27	30	15.1
125	139,7	–	295	34	240	88	168	4.5	8	12	188	3	8	M27	30	15.1
150	–	159,0	345	36	280	95	192	5.6	10	12	218	3	8	M30	33	21.9
150	168,3	–	345	36	280	95	202	5.6	10	12	218	3	8	M30	33	21.9
175	193,7	–	375	40	310	105	228	6.3	10	16	260	3	12	M30	33	23.7
200	219,1	–	415	42	345	110	256	7.1	10	16	285	3	12	M33	36	34.9
250	–	267,0	470	46	400	125	310	8.8	12	18	345	3	12	M33	36	49,6
250	273,0	–	470	46	400	125	316	8.8	12	18	345	3	12	M33	36	49,6
300	323,9	–	530	52	460	140	372	11	12	18	410	4	16	M33	36	68.7
350	355,6	–	600	56	525	150	420	12.5	12	20	465	4	16	M36	39	94.6
350	–	368,0	600	56	525	150	420	12.5	12	20	465	4	16	M36	39	94.6
400	406,4	–	670	60	585	160	475	14.2	12	20	535	4	16	M39	42	124
400	–	419,0	670	60	585	160	475	14.2	12	20	535	4	16	M39	42	124
Eingeklammerte Nennweite möglichst vermeiden. Die Rohr- und Anschlussmaße der Reihe 1 sind international, die der Reihe 2 werden in Deutschland noch angewandt. Alle Maße in mm
Avoid bracketed nominal size if possible. The pipe and connection dimensions of series 1 are international, those of series 2 are still used in Germany. All dimensions in mm

DIN 2631-2638 Vorschweißflansch

Datenblatt

DIN 2576 Plattenflansch

DIN 2566 Gewindeflansch

DIN 2642 Loser Flansch

DIN 2641 Loser Flansch

Quicklinks

Produkte

Kontaktinformation

Über uns
