DIN 2527 Blindflansch

DIN 2527 Blindflansch

【Größe】: DN10 ~ DN3000

【Material】

DIN-Flansche aus Kohlenstoffstahl:
RST37.2, P235GH, P245GH, P250GH, P280GH

DIN-Flansche aus Edelstahl:
A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Kategorie: DIN-Flansche

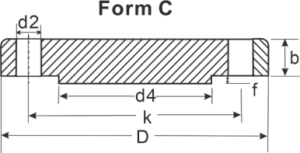

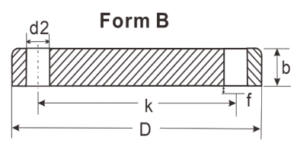

Datenblatt

DIN2527 PN6
	Flansch					Bohren			Ca. Gewicht (kg
Größe	D	B	k	d4	F	NEIN.	Bolzentag	d2	Form B kg	Form C kg
10	75	12	50	35	2	4	M10	11.5	0.38	0.33
15	80	12	55	40	2	4	M10	11.5	0.44	0.38
20	90	14	65	50	2	4	M10	11.5	0.65	0.59
25	100	14	75	60	2	4	M10	11.5	0.82	0.74
32	120	14	90	70	2	4	M12	14	1.17	1.07
40	130	14	100	80	3	4	M12	14	1,39	1.21
50	140	14	110	90	3	4	M12	14	1,62	1,43
65	160	14	130	110	3	4	M12	14	2.44	2.21
80	190	16	150	128	3	4	M16	18	3.43	3.09
100	210	16	170	148	3	4	M16	18	4,76	4.37
125	240	18	200	178	3	8	M16	18	6.11	5,68
150	265	18	225	202	3	8	M16	18	7.51	7.02
175	295	20	255	232	3	8	M16	18	10.4	9,85
200	320	20	280	258	3	8	M16	18	12.3	11.7
250	375	22	335	312	3	12	M16	18	18.3	17.6
300	440	22	395	365	4	12	M20	23	25.3	24
350	490	22	445	415	4	12	M20	23	31.6	30.1
400	540	22	495	465	4	16	M20	23	38.4	36.4
500	645	24	600	570	4	20	M20	23	60.4	58.1

DIN2527 PN10
	Flansch					Bohren			Ca. Gewicht (kg
Größe	D	B	k	d4	F	NEIN.	Bolzentag	d2	Form B kg	Form C kg
10	90	14	60	40	2	4	M12	14	0.63	0.56
15	95	14	65	45	2	4	M12	14	0.72	0.64
20	105	16	75	58	2	4	M12	14	1.01	0.93
25	115	16	85	68	2	4	M12	14	1.23	1.13
32	140	16	100	78	2	4	M16	18	1.8	1,66
40	150	16	110	88	3	4	M16	18	2.09	1,85
50	165	18	125	102	3	4	M16	18	2,88	2,59
65	185	18	145	122	3	4	M16	18	3,66	3.33
80	200	20	160	138	3	4*/8	M16	18	4,77	4.34
100	220	20	180	158	3	8	M16	18	5,65	5.26
125	250	22	210	188	3	8	M16	18	8.42	7.67
150	285	22	240	212	3	8	M20	23	10.4	9,85
175	315	24	270	242	3	8	M20	23	14	13.5
200	340	24	295	268	3	8	M20	23	16.5	15.6
250	395	26	350	320	3	12	M20	23	24	23.1
300	445	26	400	370	4	12	M20	23	30.9	29.4
350	505	26	460	430	4	16	M20	23	40.6	38
400	565	26	515	482	4	16	M24	27	49.4	47,5
500	670	28	620	585	4	20	M24	27	75	72,7

DIN2527 PN16
	Flansch					Bohren			Ca. Gewicht (kg
Größe	D	B	k	d4	F	NEIN.	Bolzentag	d2	Form B kg	Form C kg
10	90	14	60	40	2	4	M12	14	0.63	0.56
15	95	14	65	45	2	4	M12	14	0.72	0.64
20	105	16	75	58	2	4	M12	14	1.01	0.93
25	115	16	85	68	2	4	M12	14	1.23	1.13
32	140	16	100	78	2	4	M16	18	1.8	1,66
40	150	16	110	88	3	4	M16	18	2.09	1,85
50	165	18	125	102	3	4	M16	18	2,88	2,59
65	185	18	145	122	3	4	M16	18	3,66	3.33
80	200	20	160	138	3	4*/8	M16	18	4,77	4.34
100	220	20	180	158	3	8	M16	18	5,65	5.26
125	250	22	210	188	3	8	M16	18	8.42	7.67
150	285	22	240	212	3	8	M20	23	10.4	9,85
175	315	24	270	242	3	8	M20	23	14	13.5
200	340	24	295	268	3	12	M20	23	16.1	15.6
250	405	26	355	320	3	12	M24	26	24.9	23.9
300	460	28	410	378	4	12	M24	26	35.1	33.6
350	520	30	470	438	4	16	M24	26	47,8	46.2
400	582	32	525	490	4	16	M27	30	63,5	61,5
500	71,5	34	650	610	4	20	M30	33	102	99,5
