EN 1092-1 тип 13 фланец с резба

【Размер】: DN10～DN1000

【Степен на налягане】: PN 2.5, PN 6, PN10, PN16, PN25, PN40, PN63, PN100

【Материал】:

Фланци от въглеродна стомана: RST37.2, P235GH, P245GH, p250GH, P280GH

Фланци от неръждаема стомана: A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

категория: EN 1092-1 Фланец

Лист с данни

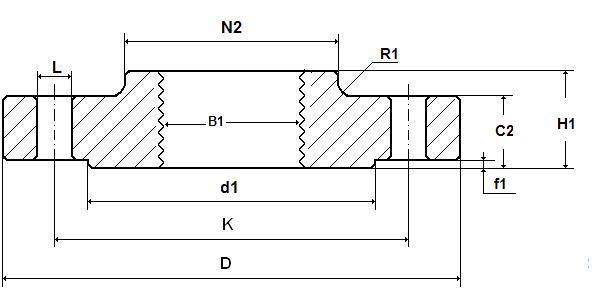

EN 1092-1 Type 13 Flange PN6
DN	д	К	Л	не	C2	H1	N2	R1	d1	f1	KG/PC
10	75	50	11	4	12	20	25	4	35	2	0.326
15	80	55	11	4	12	20	30	4	40	2	0.373
20	90	65	11	4	14	24	40	4	50	2	0.584
25	100	75	11	4	14	24	50	4	60	2	0.729
32	120	90	14	4	14	26	60	6	70	2	1.04
40	130	100	14	4	14	26	70	6	80	3	1.2
50	140	110	14	4	14	28	80	6	90	3	1.34
65	160	130	14	4	14	32	100	6	110	3	1.83
80	190	150	18	4	16	34	110	8	128	3	2.75
100	210	170	18	4	16	40	130	8	148	3	3.01
125	240	200	18	8	18	44	160	8	178	3	4.3
150	265	225	18	8	18	44	185	10	202	3	4.63
200	320	280	18	8	20	44	240	10	258	3	6.97
250	375	335	18	12	22	44	295	12	312	3	9.13
300	440	395	22	12	22	44	355	12	365	4	12.4

EN 1092-1 Type 13 Flange PN10
DN	д	К	Л	не	C2	H1	N2	R1	d1	f1	KG/PC
10	90	60	14	4	16	22	30	4	40	2	0.646
15	95	65	14	4	16	22	35	4	45	2	0.722
20	105	75	14	4	18	26	45	4	58	2	1.04
25	115	85	14	4	18	28	52	4	68	2	1.25
32	140	100	18	4	18	30	60	6	78	2	1.81
40	150	110	18	4	18	32	70	6	88	3	2.06
50	165	125	18	4	18	28	84	6	102	3	2.39
65	185	145	18	8	18	32	104	6	122	3	2.97
80	200	160	18	8	20	34	118	6	138	3	3.78
100	220	180	18	8	20	40	140	8	158	3	4.38
125	250	210	18	8	22	44	168	8	188	3	6.07
150	285	240	22	8	22	44	195	10	212	3	7.24
200	340	295	22	8	24	44	246	10	268	3	10.1
250	395	350	22	12	26	46	298	12	320	3	12.8
300	445	400	22	12	26	46	350	12	370	4	14.5
350	505	460	22	16	26	53	400	12	430	4	22.7
400	565	515	26	16	26	57	456	12	482	4	28
450	615	565	26	20	28	63	502	12	532	4	32.3
500	670	620	26	20	28	67	559	12	585	4	38.7
600	780	725	30	20	30	75	658	12	685	5	48.9

EN 1092-1 Type 13 Flange PN16
DN	д	К	Л	не	C2	H1	N2	R1	d1	f1	KG/PC
10	90	60	14	4	16	22	30	4	40	2	0.646
15	95	65	14	4	16	22	35	4	45	2	0.722
20	105	75	14	4	18	26	45	4	58	2	1.04
25	115	85	14	4	18	28	52	4	68	2	1.25
32	140	100	18	4	18	30	60	6	78	2	1.81
40	150	110	18	4	18	32	70	6	88	3	2.06
50	165	125	18	4	18	28	84	6	102	3	2.39
65	185	145	18	8	18	32	104	6	122	3	2.97
80	200	160	18	8	20	34	118	6	138	3	3.78
100	220	180	18	8	20	40	140	8	158	3	4.38
125	250	210	18	8	22	44	168	8	188	3	6.07
150	285	240	22	8	22	44	195	10	212	3	7.24
200	340	295	22	12	24	44	246	10	268	3	9.8
250	405	355	26	12	26	46	298	12	320	3	13.6
300	460	410	26	12	28	46	350	12	378	4	17.2
350	520	470	26	16	30	57	400	12	438	4	27.9
400	580	525	30	16	32	63	456	12	490	4	35.7
450	640	585	30	20	34	68	502	12	550	4	45
500	715	650	33	20	36	73	559	12	610	4	60.4
600	840	770	36	20	40	83	658	12	725	5	94
700	910	840	36	24	40	83	760	12	795	5	*
800	1025	950	39	24	41	90	864	12	900	5	*
900	1125	1050	39	28	48	94	968	12	1000	5	*
1000	1255	1170	42	28	59	100	1072	16	1115	5	*

EN 1092-1 Type 13 Flange PN25
DN	д	К	Л	не	C2	H1	N2	R1	d1	f1	KG/PC
10	90	60	14	4	16	22	30	4	40	2	0.646
15	95	65	14	4	16	22	35	4	45	2	0.722
20	105	75	14	4	18	26	45	4	58	2	1.04
25	115	85	14	4	18	28	52	4	68	2	1.25
32	140	100	18	4	18	30	60	6	78	2	1.81
40	150	110	18	4	18	32	70	6	88	3	2.06
50	165	125	18	4	20	34	84	6	102	3	2.74
65	185	145	18	8	22	38	104	6	122	3	3.65
80	200	160	18	8	24	40	118	8	138	3	4.59
100	235	190	22	8	24	44	145	8	162	3	6.1
125	270	220	26	8	26	48	170	8	188	3	8.22
150	300	250	26	8	28	52	200	10	218	3	10.6
200	360	310	26	12	30	52	256	10	278	3	14.9
250	425	370	30	12	32	60	310	12	335	3	20.9
300	485	430	30	16	34	67	364	12	395	4	27.3
350	555	490	33	16	38	72	418	12	450	4	45.1
400	620	550	36	16	40	78	472	12	505	4	57.7
450	670	600	36	20	46	84	520	12	555	4	69.6
500	730	660	36	20	48	90	580	12	615	4	87
600	845	770	39	20	48	100	684	12	720	5	111

EN 1092-1 Type 13 Flange PN40
DN	д	К	Л	не	C2	H1	N2	R1	d1	f1	KG/PC
10	90	60	14	4	16	22	30	4	40	2	0.646
15	95	65	14	4	16	22	35	4	45	2	0.722
20	105	75	14	4	18	26	45	4	58	2	1.04
25	115	85	14	4	18	28	52	4	68	2	1.25
32	140	100	18	4	18	30	60	6	78	2	1.81
40	150	110	18	4	18	32	70	6	88	3	2.06
50	165	125	18	4	20	34	84	6	102	3	2.74
65	185	145	18	8	22	38	104	6	122	3	3.65
80	200	160	18	8	24	40	118	8	138	3	4.59
100	235	190	22	8	24	44	145	8	162	3	6.1
125	270	220	26	8	26	48	170	8	188	3	8.22
150	300	250	26	8	28	52	200	10	218	3	10.6
200	375	320	30	12	34	52	260	10	285	3	18.3
250	450	385	33	12	38	60	312	12	345	3	28.3
300	515	450	33	16	42	67	380	12	410	4	40.4
350	580	510	36	16	46	72	424	12	465	4	58.8
400	660	585	39	16	50	78	478	12	535	4	82.1
450	685	610	39	20	57	84	522	12	560	4	86.2
500	755	670	42	20	57	90	576	12	615	4	105
600	890	795	48	20	72	100	686	12	735	5	172

EN 1092-1 Type 13 Flange PN63
DN	д	К	Л	не	C2	H1	N2	R1	d1	f1	KG/PC
10	100	70	14	4	20	28	40	4	40	2	1.07
15	105	75	14	4	20	28	43	4	45	2	1.17
20	130	90	18	4	22	30	52	4	58	2	1,96
25	140	100	18	4	24	32	60	4	68	2	2.49
32	155	110	22	4	24	32	68	6	78	2	2.95
40	170	125	22	4	26	34	80	6	88	3	3.8
50	180	135	22	4	26	36	90	6	102	3	4.2
65	205	160	22	8	26	40	112	6	122	3	5.3
80	215	170	22	8	28	44	125	8	138	3	6.25
100	250	200	26	8	30	52	152	8	162	3	8.81
125	295	240	30	8	34	56	185	8	188	3	13.6
150	345	280	33	8	36	60	215	10	218	3	19.5

EN 1092-1 Type 13 Flange PN100
DN	д	К	Л	не	C2	H1	N2	R1	d1	f1	KG/PC
10	100	70	14	4	20	28	40	4	40	2	1.07
15	105	75	14	4	20	28	43	4	45	2	1.17
20	130	90	18	4	22	30	52	4	58	2	1,96
25	140	100	18	4	24	32	60	4	68	2	2.49
32	155	110	22	4	24	32	68	6	78	2	2.95
40	170	125	22	4	26	34	80	6	88	3	3.8
50	195	145	26	4	28	36	95	6	102	3	5.28
65	220	170	26	8	30	40	118	6	122	3	6.84
80	230	180	26	8	32	44	130	8	138	3	7.94
100	265	210	30	8	36	52	158	8	162	3	11.5
125	315	250	33	8	40	56	188	8	188	3	17.9
150	355	290	33	12	44	60	225	10	218	3	23.8

EN 1092-1 Тип 12 Плъзгащ се фланец

EN 1092-1 тип 11 фланец за заваряване на гърлото
